應用

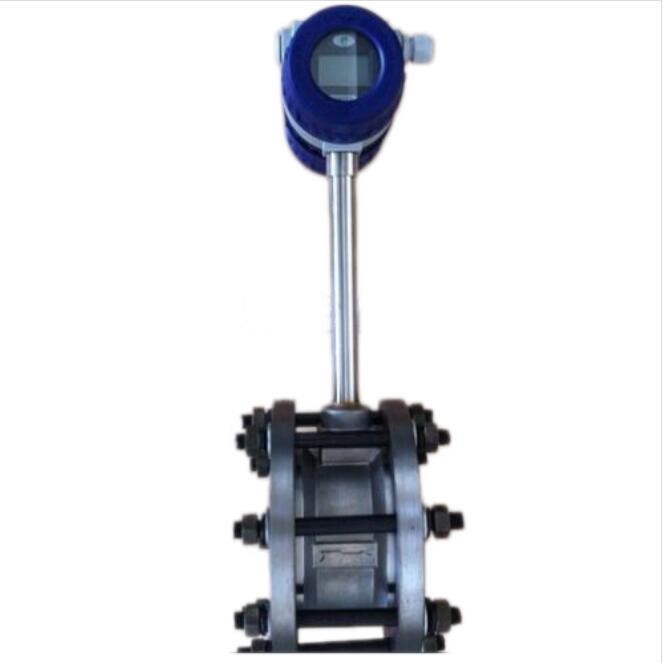

ZPLU系列渦街流量計主要用于工業管道介質流體的流量測量,如氣體、液體、蒸氣等多種介質。其特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高,維護量小。儀表參數能長期穩定。渦街流量計采用壓電應力式傳感器,可靠性高,可在-20℃～+250℃的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較先進、理想的流量儀表。

工作原理

渦街流量計是根據卡門渦街原理和現代電子技術而制造的一種流量計，旋渦的發生頻率與流體的速度成正比，

流體旋渦對三角柱產生交替變化的壓力，由壓電信號傳感器檢測成電信號經前置放大器進行放大，變成標準電信號輸出。

渦街流量計系列可以對廣泛的氣體（包括蒸汽）和液體進行容積計量，配接流量積算儀和溫度、壓力傳感器可進行質量運算及各種參數顯示。

特點

一、結構簡單而牢固，無可動部件，可靠性高，長期運行十分可靠。

二、安裝簡單，維護十分方便。

三、檢測傳感器不直接接觸被測介質，性能穩定，壽命長。

四、輸出是與流量成正比的脈沖信號，無零點漂移，精度高。

五、測量范圍寬，量程比可達1：10。

六、壓力損失較小，運行費用低，更具節能意義。

應用范圍廣，蒸汽、氣體、液體的流量均可測量。

  為了使用方便，電池供電的本地顯示型渦街流量計采用微功耗高新技術，采用鋰電池供電可不間斷運行一年以上，節省了電纜和顯示儀表的采購安裝費用，可就地顯示瞬時流量、累積流量等。溫度補償一體型渦街流量計還帶有溫度傳感器，可以直接測量出飽和蒸汽的溫度并計算出壓力，從而顯示飽和蒸汽的質量流量。溫壓補償一體型帶有溫度、壓力傳感器，用于氣體流量測量可直接測量出氣體介質的溫度和壓力，從而顯示氣體的標況體積流量。
◆測量介質： 氣體、液體、蒸氣
◆口徑規格 法蘭卡裝式口徑選擇 25,32,50,80,100
◆法蘭連接式口徑選擇 100,150,200
◆流量測量范圍 正常測量流速范圍 雷諾數1.5×104～4×106；氣體5～50m/s; 液體0.5～7m/s
正常測量流量范圍 液體、氣體流量測量范圍見表2； 蒸氣流量范圍見表3
◆測量精度 1.0級 1.5級
◆被測介質溫度:常溫–25℃～100℃
◆高溫–25℃～150℃ -25℃～250℃
◆輸出信號 脈沖電壓輸出信號 高電平8～10V 低電平0.7～1.3V
◆脈沖占空比約50%,傳輸距離為100m
◆脈沖電流遠傳信號 4～20 mA,傳輸距離為1000m
